首页 精选案例 HPCE高性能生化检测仪

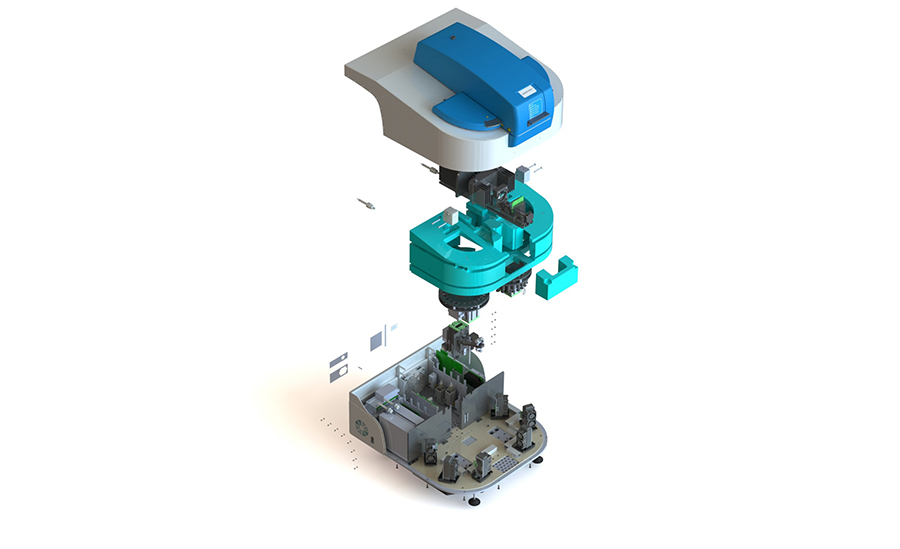

  • 产品机构布局爆炸图

    产品机构布局爆炸图

deltaDOT公司发展自英国帝国理工学院的一只科研团队,他们经过深入研究,实现了用于对核酸、蛋白质、病毒等一系列宽泛化学物质进行定量分析的强大技术。其专有的无标记成像技术(LFII,Label Free Intrinsic Imaging)意味着不需要再使用传统的分子标签法。

他们希望提升原有毛血管电泳仪的使用性能并更具成本效益。受其委托,产品化机构英国IDC在原有产品的基础上重新设计、测试并制造出生化实验室行业最先进的高效毛血管电泳仪。

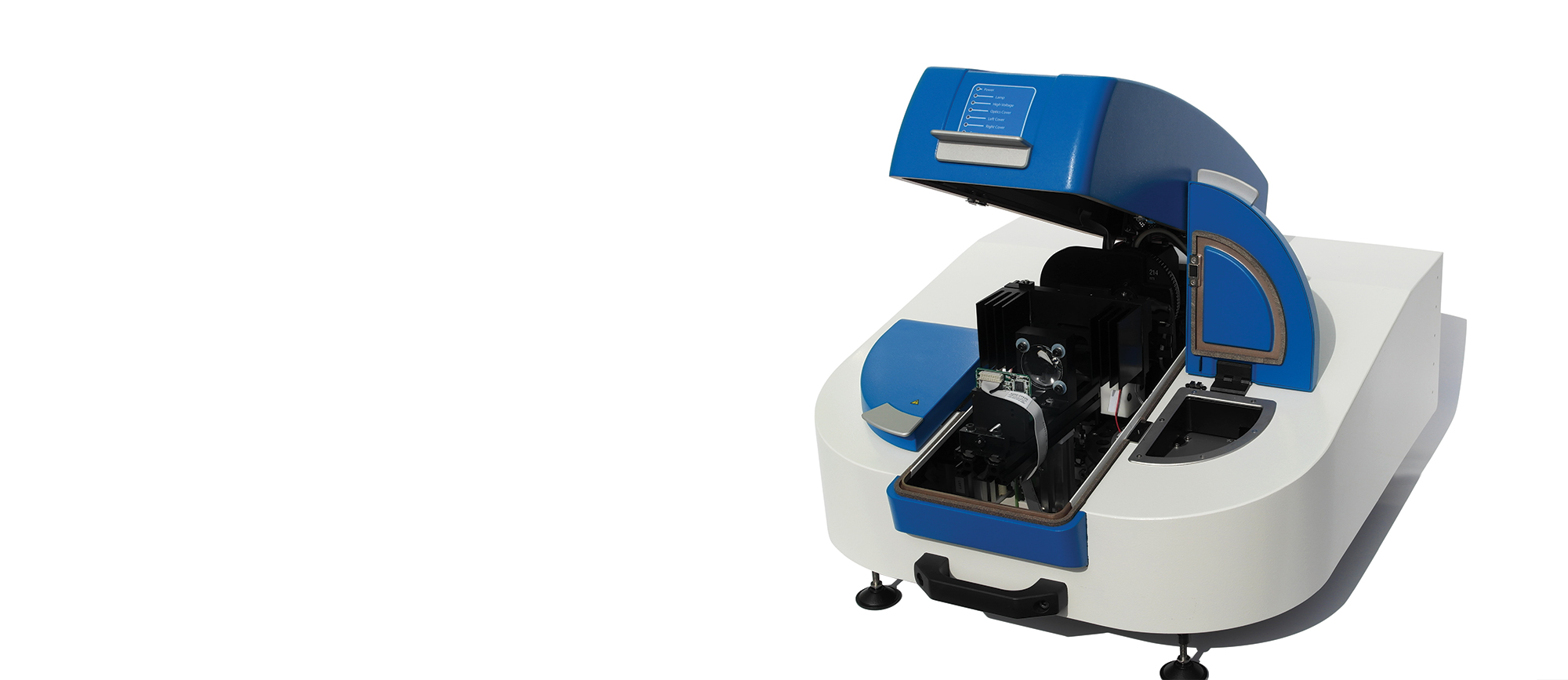

  • 外观设计效果图

    外观设计效果图

提高使用性能

deltaDOT原有的HPCE生化检测仪无法实现操作人员简便、快捷的操作,因为大量电子、机械部件暴露在外,这无形中也增加了工作人员的误操作率。

为提升新产品的使用性能,IDC团队对该生化检测仪的人机互动进行了深入的观察和研究,设计出局部机壳用于收纳部分零部件,以减少误操作的发生,也使得产品的结构和外观更为直观。

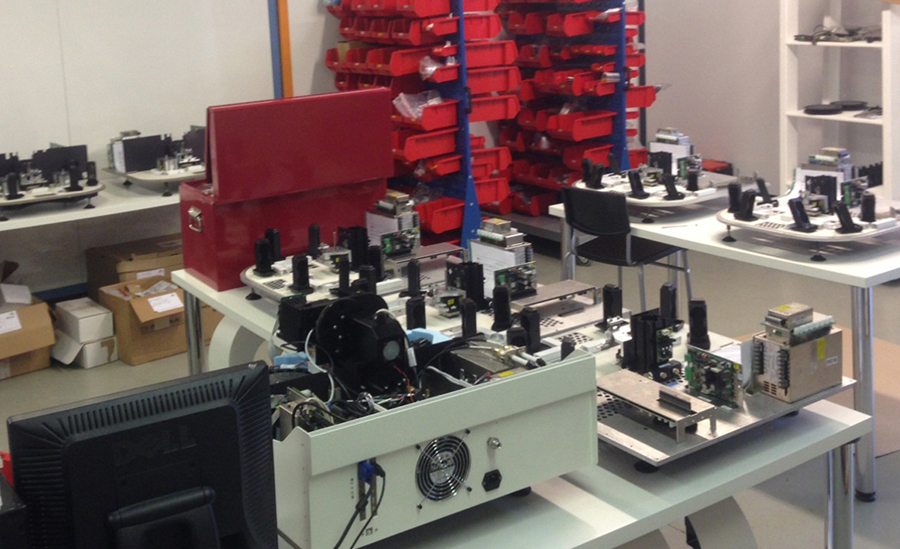

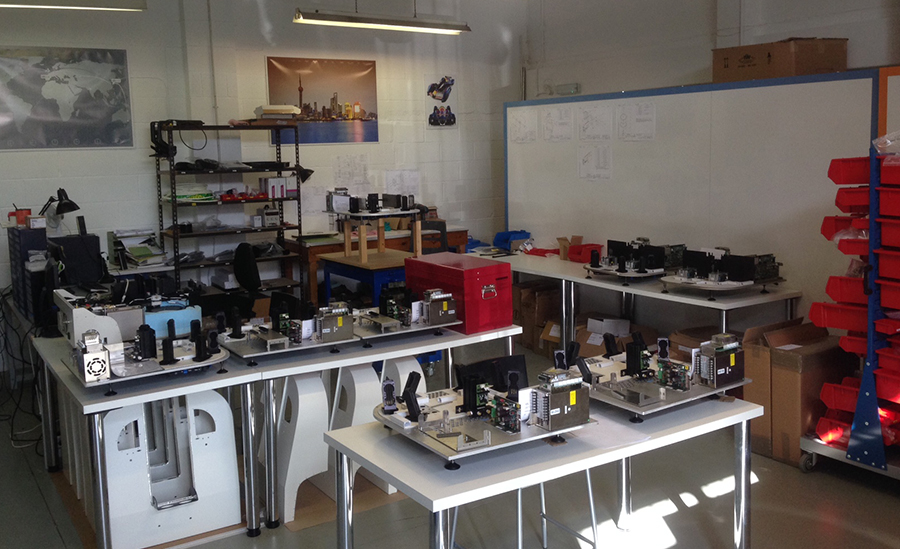

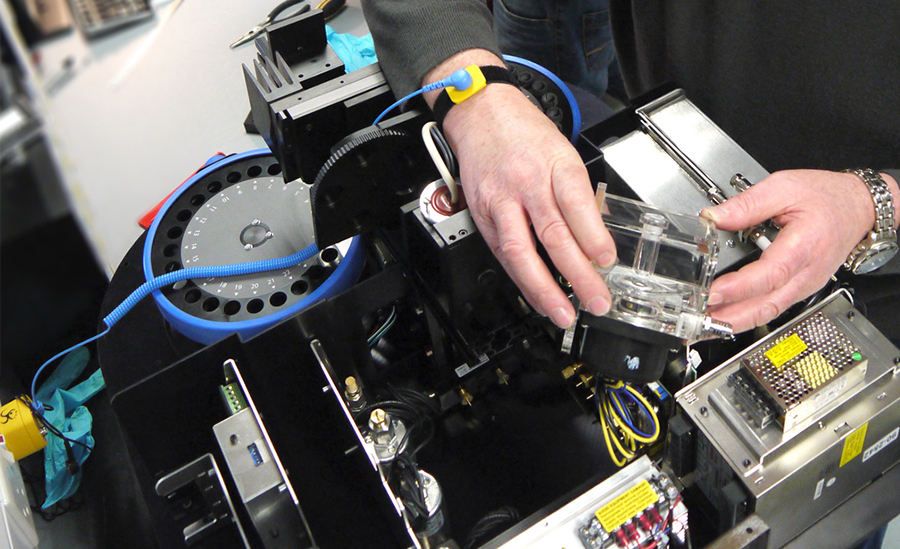

  • 产品装配过程

    产品装配过程

  • 产品装配过程

    产品装配过程

  • 产品装配过程

    产品装配过程

降低生产成本

为降低新产品的生产成本,IDC工程团队对新产品进行了全方位的设计提升。首先改进了产品内部的电子器件和结构,精简了产品的元部件数量,例如,新产品其中的一个子系统元部件从原有的25件减少到7件;这项重新设计,也使得新产品可以兼容某些OEM部件代替原本的定制部件,很大程度上降低了产品的生产成本 。

此外,IDC还通过生产工艺和材料选择的改变进一步降低成本。例如,将一部分自动化的子系统更改为手动系统。传统上这类生物分析仪成本高的重要原因还在于其要求的高度自动化,但所有子系统的高度自动化并不一定适用产品的需求,IDC发现,如果将添加过滤器子系统的自动化更改为手动子系统,不仅能降低产品的成本,还能提高这一环节的操作精确度。

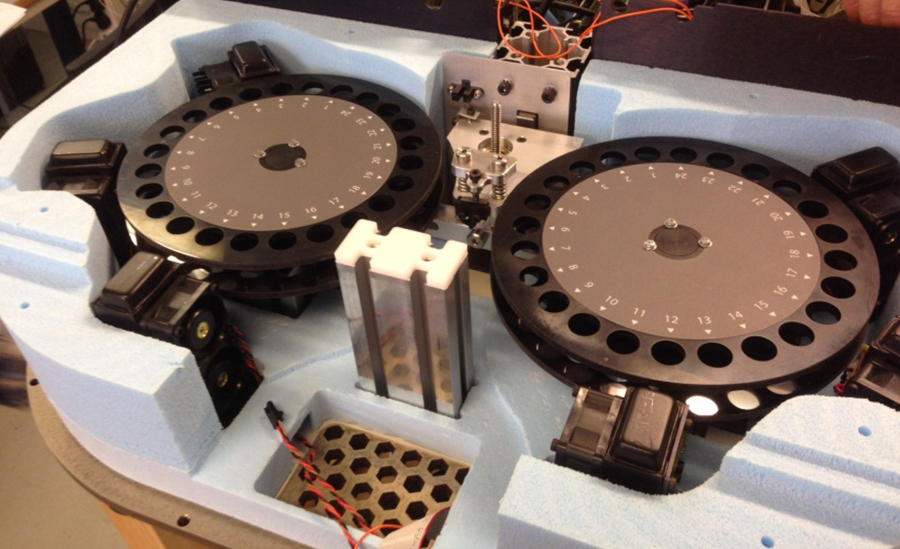

  • 产品技术部件

    产品技术部件

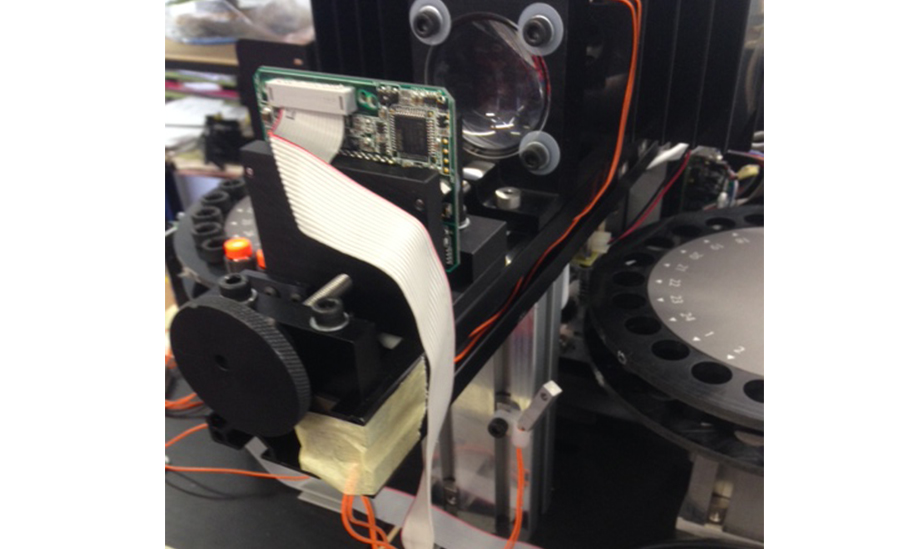

  • 光学元件及PCBA

    光学元件及PCBA

优化功能

在与deltaDOT的合作中,IDC还帮助设计实现了创新的冷却系统,使仪器测试容器的温度变化可始终控制在0.5摄氏度的精度之内,大大提高了重复测试的精确性。

实现从设计到生产的转化,为确保设备各方面符合CE的安全性要求,在产品设计之后,IDC团队还对仪器进行了所有 CE认证相关的测试,并记录所有的测试流程。

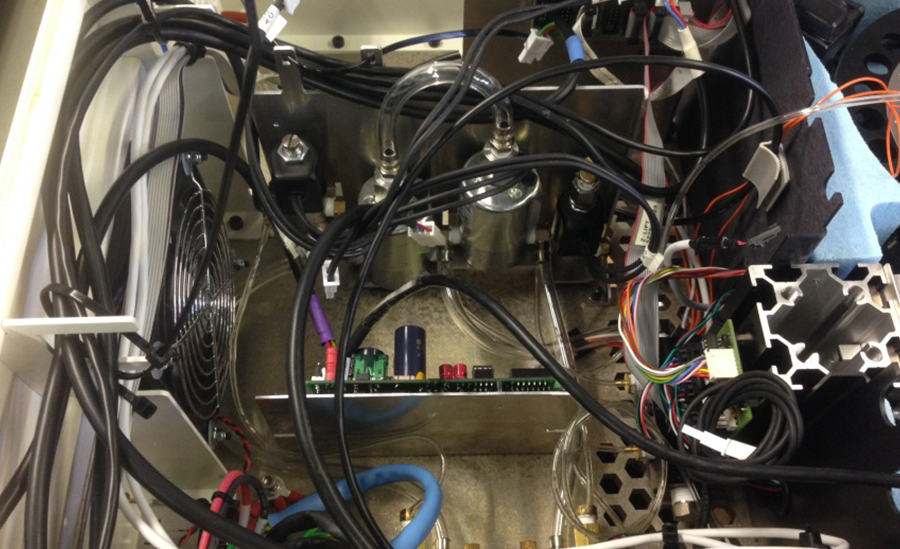

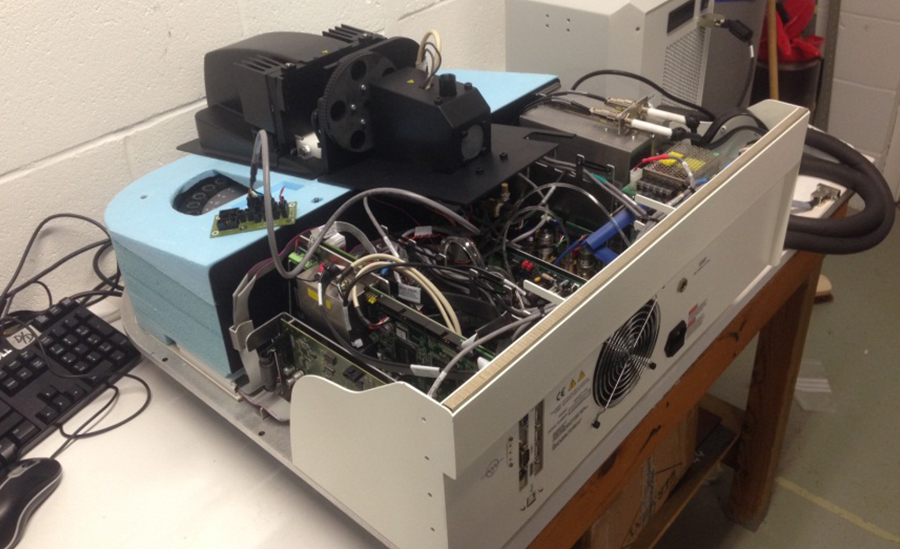

  • 产品内部装配效果

    产品内部装配效果

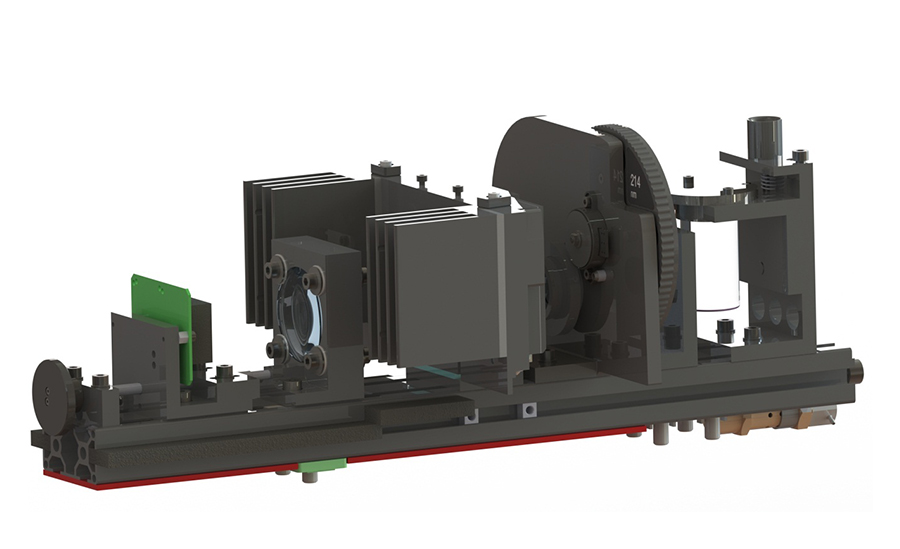

  • CAD机构展示

    CAD机构展示

  • 产品内部装配效果

    产品内部装配效果

小批量产

然而在产品进入生产前,deltaDOT却遇到了最为现实的生产问题,要找到合适的供应商既能保证这类产品的精度又愿意提供小批量生产,关键还要控制成本对deltaDOT而言着实是个难题。

此时,IDC团队亦协助deltaDOT在设计、测试产品的基础上完成了产品从设计向生产的转化,帮助企业制作了首批量十台设备。每台电泳仪设备组成部件超过900个。经过IDC的重新设计、测试、生产,第一台高效HPCE生化检测仪成功推向市场。

点击此处,查看更多英国IDC医疗产品创新案例。
