致力于康复领域的医疗企业讯丰通,作为英国IDC长期客户,再次就其个人使用盆底肌训练仪可用性及外观设计与IDC展开合作。

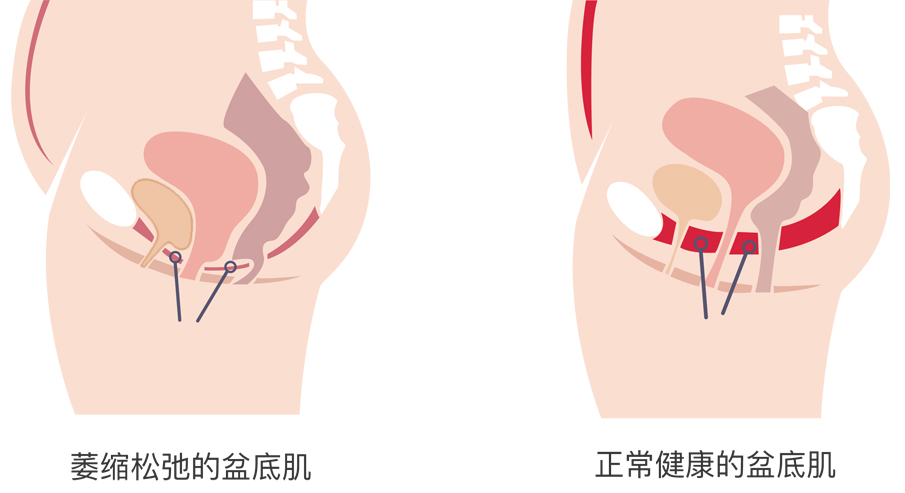

盆底肌康复主要针对女性产后因盆底肌松弛导致的诸如尿失禁、盆底脏器脱垂等一系列问题。新一代的女性对自己的关爱普遍增高、产后回归职场的需求日益加快,产后康复的理念不仅早已在欧洲盛行,在过去的四、五年间也被越来越多亚洲女性所接纳,消费者对好产品的期待也不断增加。

  • 设备机身与探头的尺寸对比

    设备机身与探头的尺寸对比

  • 设备内部的布局及管线管理

    设备内部的布局及管线管理

目前市场中相关的医疗设备所采用的技术多为“电刺激+生物反馈”。企业此次提出以电磁刺激的被动疗法,在前一款充气式探头的基础上,开发新的电磁探头,以拓展同类产品的技术实现方式,给消费者多一重选择。

此外,考虑到家庭康复在个人康复中占据愈发重要的地位,其使用情境需求不可忽视,企业提出了可充电便携收纳盒作为构架的补充,为清洁、卫生地收纳及随身携带设备提供解决方案。

由于消费人群需求的特殊性,产品的外观设计颇为重要,IDC团队希望以独特的设计风格及用户体验实现产品的差异化,以给女性用户带来更自信、积极的自我观念和认知。

  • 概念一灵感版

    概念一灵感版

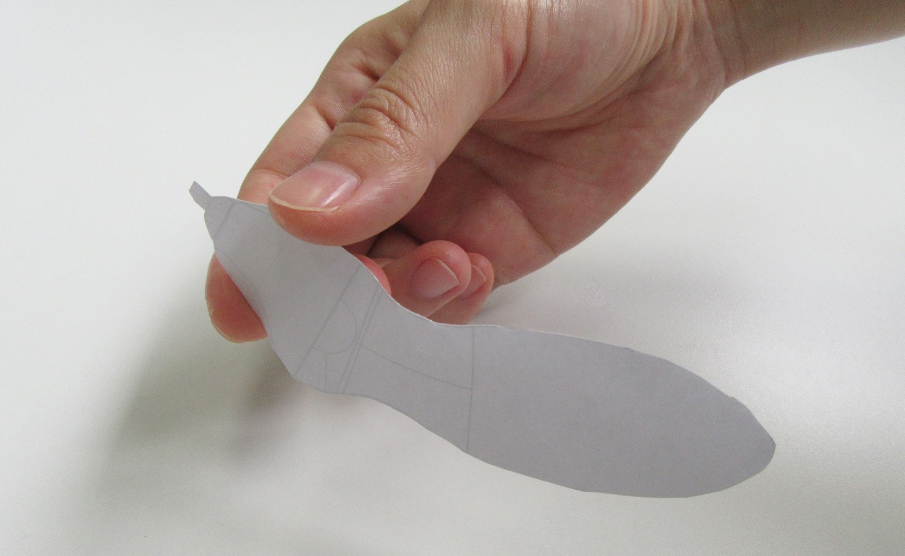

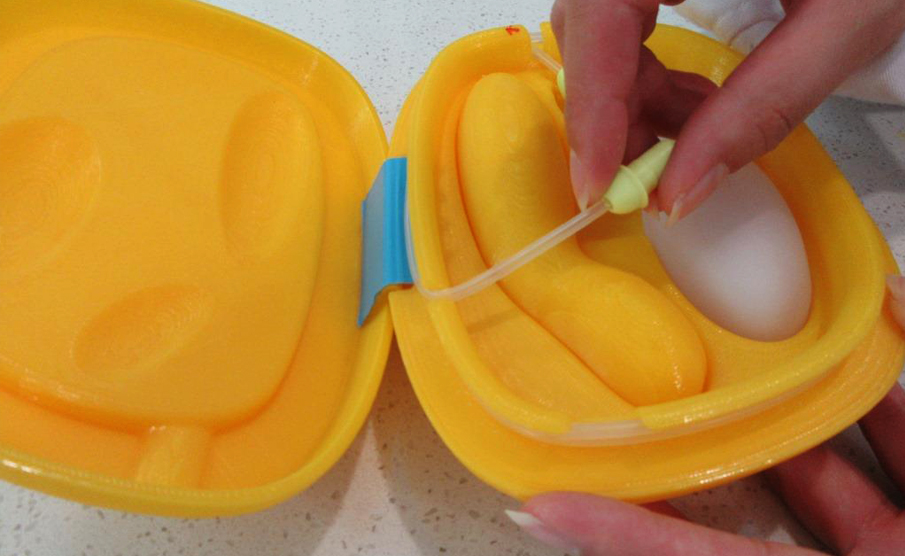

  • 卡纸模型的尺寸测试

    卡纸模型的尺寸测试

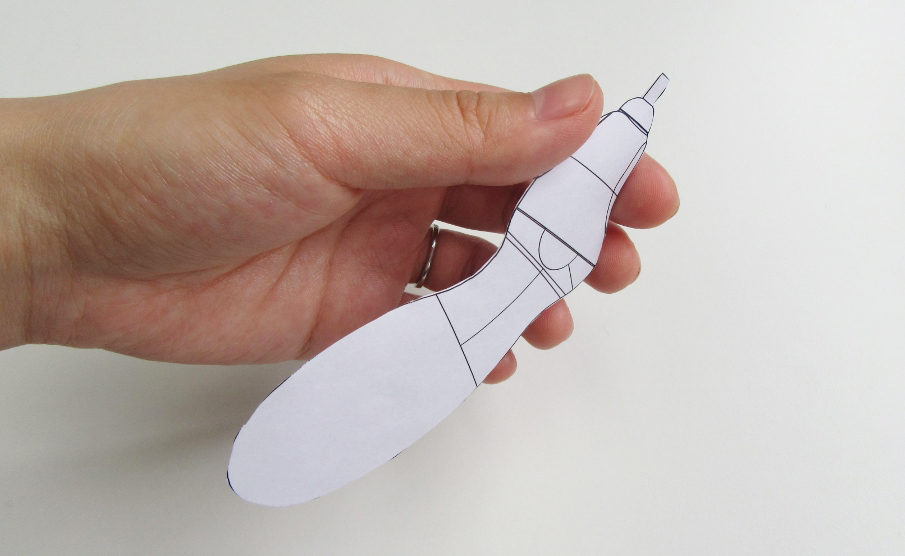

  • 卡纸模型的尺寸测试

    卡纸模型的尺寸测试

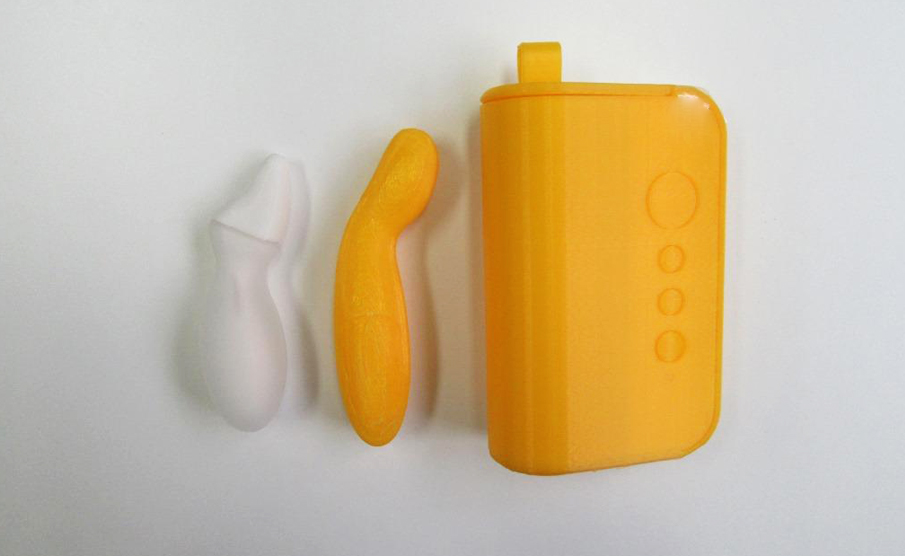

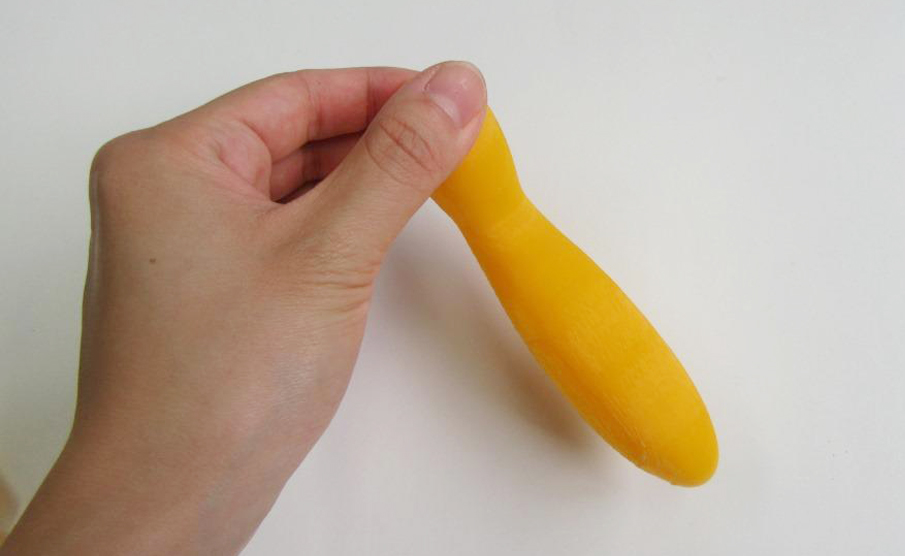

  • 快速模型的尺寸测试

    快速模型的尺寸测试

Research 产品研究

设计工作起始于综合研究,团队综合研究了不同竞品的优劣势,并收集了大量的用户反馈,以找到痛点和未被满足的需求;此外,女性使用的美妆产品、运动设备等的特征及语言研究,包括相关产品的设计趋势研究,提供了新的设计思路及方向。

Usability 可用性

产品的用户体验特征主要体现在手柄的握持区及收纳盒的开合形式。基于用户反馈, IDC团队通过卡纸原型、发泡、快速3D打印原型创建了不同阶段、不同细节层次的人机模型以确定手感,用于调整、迭代、细化交互区域的曲线和形态,为外观设计奠定基础。

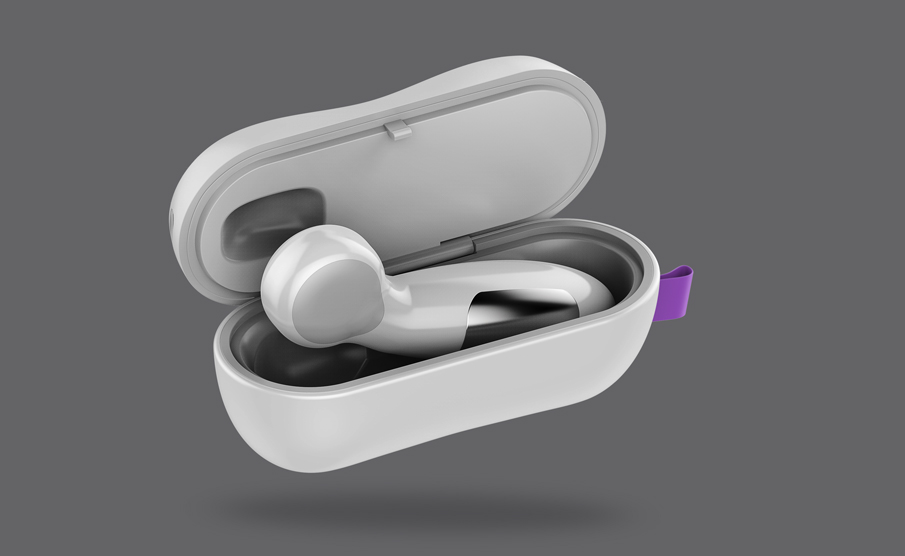

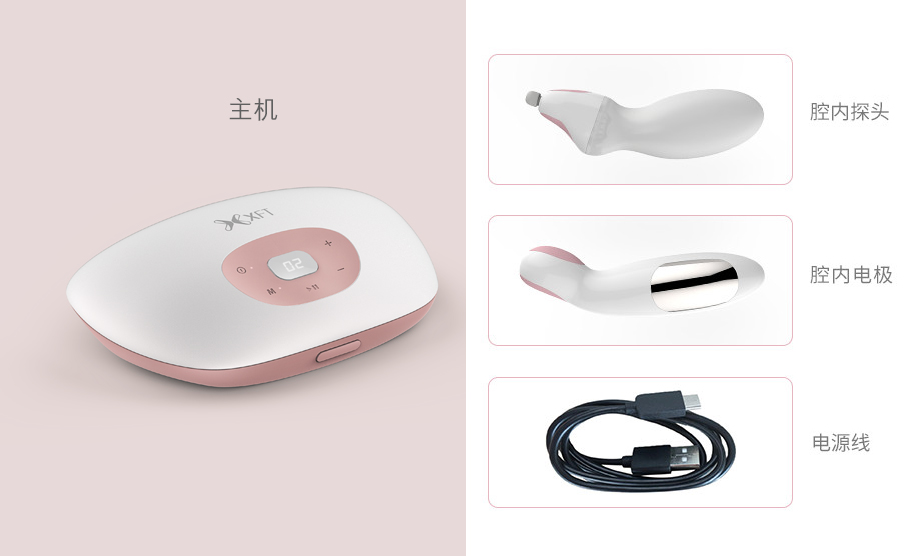

  • 外观设计渲染效果图

    外观设计渲染效果图

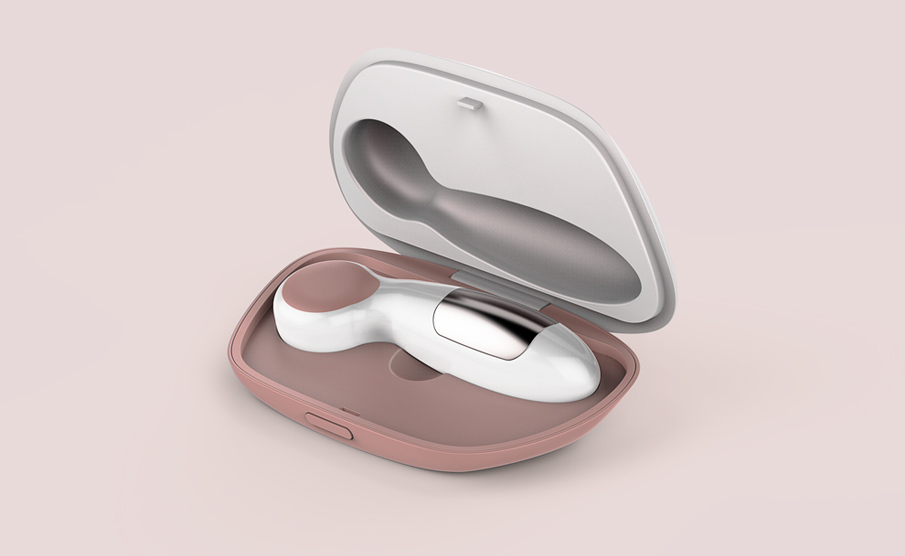

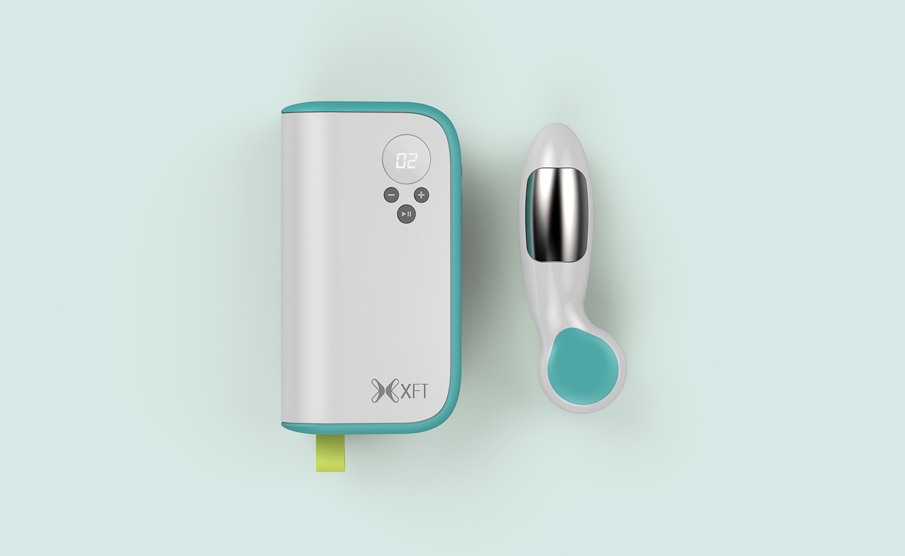

  • 外观设计渲染效果图

    外观设计渲染效果图

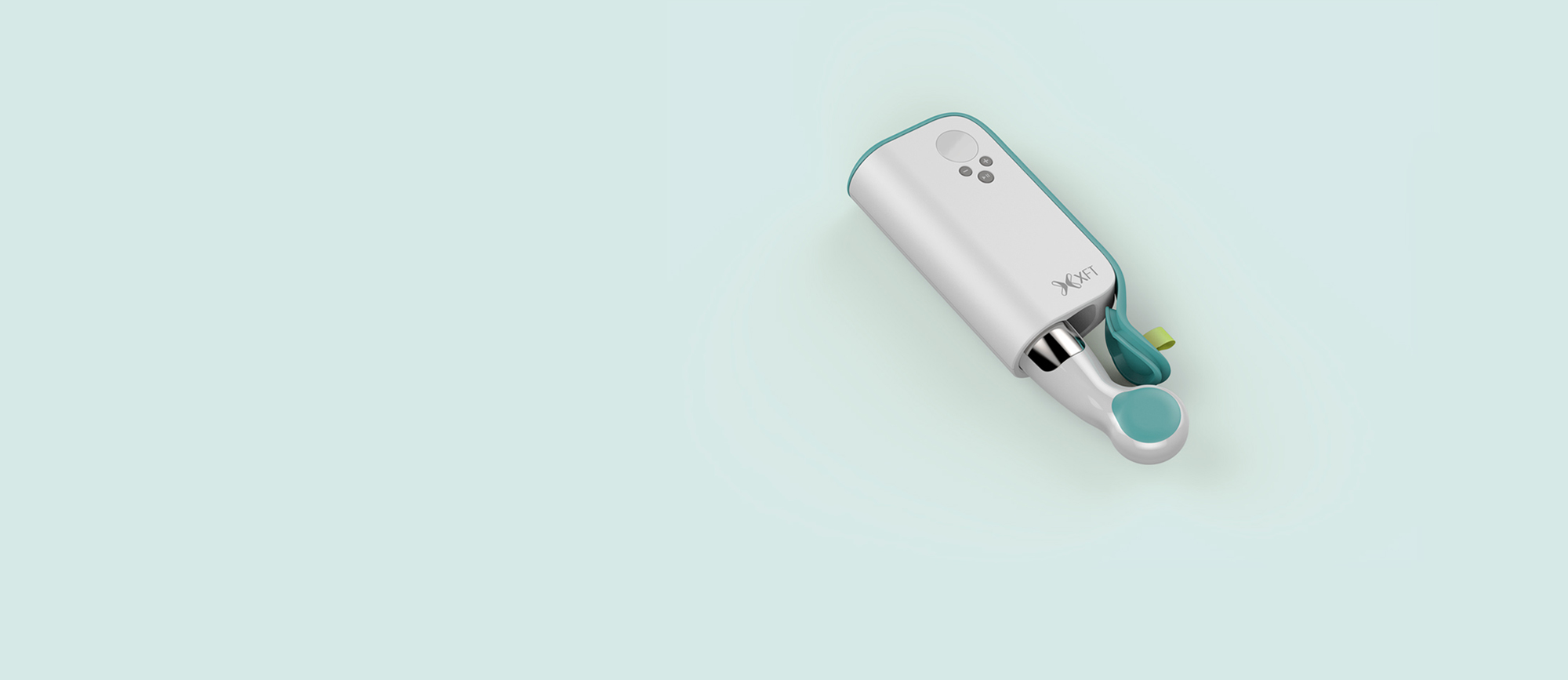

  • 外观设计渲染效果图

    外观设计渲染效果图

Industrial design 外观设计

该产品的设计语言在延续前一款盆底肌产品自然、亲和的圆润形态基础上,强化了悦动感。团队依据绘制的情绪版,展开头脑风暴,定义关键特征。

收纳及控制盒的设计共呈现了三种不同的概念方向,分别展现小巧时尚、简约典雅、运动俏皮的特征。

IDC尝试了大量的配色方案,搭配不同的材质及表面处理效果,体现出各自的特征。比如,其中一款典雅风格的设计,以珍贝藏珠为灵感,在用色和表面处理上采用高亮处理的浅粉色配色,打开盒盖取出探头的过程犹如从贝壳中取出珍珠。

收纳盒内部的空间利用,就电线的收纳、探头的充电位置做了不同的布局考虑,以确保双探头收入盒中是井井有条的状态。

运动风格的概念中则采用了软胶件,强化风格。设计巧思还体现在其清洁处理的考虑中,长条形的收纳盒考虑到清洁简便性,特别设置了两头均可打开的硅胶封口盖,方便探入刷子进行清洁处理。

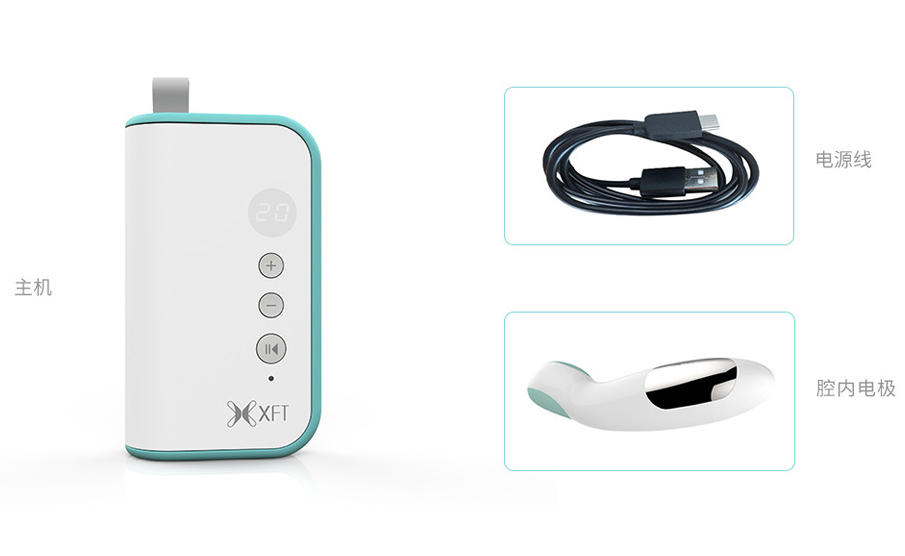

  • 最终产品构架

    最终产品构架

  • 最终产品构架

    最终产品构架

工程开发支持

在IDC,外观设计项目会综合考虑品牌化设计语言、临床端(用户)对可用性及交互的要求、外观与内部工程的结合及投产可行性要素。

团队配合企业的项目组,针对内部布局中体态较大的核心元器件的尺寸及外部接口位置进行沟通,确保设计表现最佳视觉审美的同时,兼顾与工程的平衡。

目前,产品已获得FDA认证,在XFT官网可见到相关产品的展示。
